随着新闻立台、媒体融合的不断推进，新闻报道的形式逐渐走向规模化与专业化，大型直播报道栏目层出不穷。搭建临时新闻演播室是直播报道大型活动、会议的必备条件。其中，灯光系统是演播室非常重要的一部分，关系到演播室整体的画面效果。全国人民代表大会和中国人民政治协商会议（以下简称全国“两会”）的大型直播报道，时间长、任务重、要求高，对于演播室整体的系统稳定性、功能性都是很大的考验。本文以浙江广播电视集团（简称“浙江广电集团”）2019年全国“两会”融媒体演播室为例，将临时演播室灯光系统的搭建和布光思路进行归纳整理。

   1 演播室概况

   浙江广电集团2019年全国“两会”融媒体演播室搭建在一个酒店的大型会议室内，演播室区域面积大约250㎡，层高4.2m。作为融媒体演播室，不仅需要录制浙江卫视的栏目，还融合了浙江广播频道“浙江之声”和新蓝网的节目录制。因此，合理的分配区域非常重要。

   整个演播室区域分为三个部分，主播报区、绿幕虚拟区以及电台网络播报区（图1）。主播报区录制《直通全国两会》《新闻深一度》以及新蓝网“两会”报道的网络直播；绿幕虚拟区录制访谈节目《今日评说》和《浙江新闻联播》的“两会”报道特别板块《全媒体聚焦》；电台网络播报区负责“浙江之声”的直播和新蓝网节目的记者出镜。

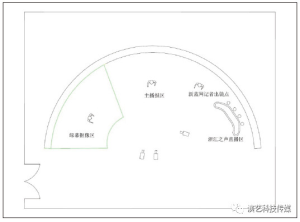

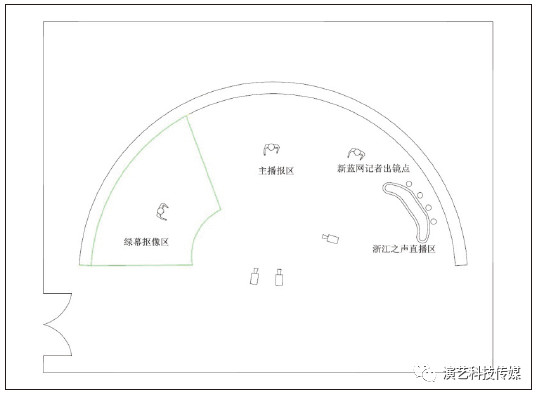

图1 演播室功能区域布置图

   2 演播室灯光系统搭建

   2.1 灯具选择及吊挂安装

   本次全国“两会”的直播，面光采用LED平板柔光灯加KINO FLO的三基色灯，逆光采用LED聚光灯。其中，LED平板柔光灯20台，主要负责绿幕虚拟区以及电台网络播报区的照明；KINO FLO三基色灯7台，负责主播报区人物面光照明；LED聚光灯24台，负责逆光照明以及作为备用应急灯具。

   吊挂方式采用TRUSS架结合钢管的形式。钢管以2m一根的间距，用脚手架十字扣固定在TRUSS架上。根据节目需要，灯具吊挂在标准脚手架钢管上。同时，钢管与钢管之间，还可以补充横向钢管，填补中间空隙，保证灯具都可以吊装到合理位置。演播室全景图见图2。

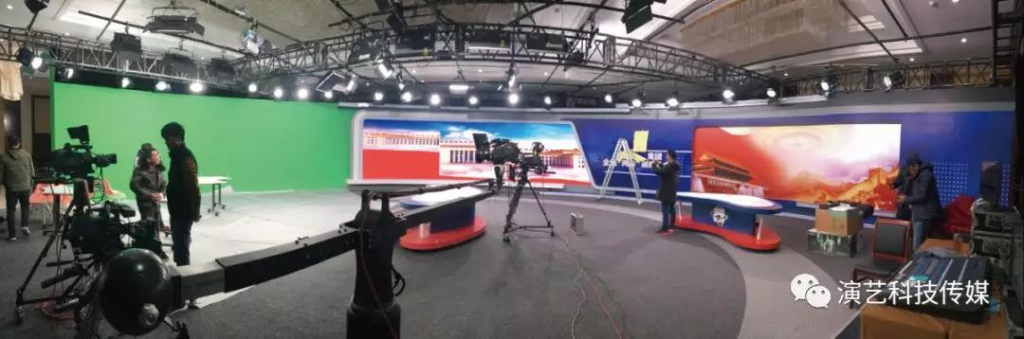

图2 演播室全景图

   2.2 设备供电与信号控制

   由于使用的灯具多为LED光源，用电负荷并不大，最大负载约为10kW。采用三相四线电源，并在开关箱前端接入UPS（Uninterruptible Power System，不间断电源），若发生意外断电，可进行不间断切换。经实测，在市电中断的情况下，UPS可持续供电30min，大于节目时长，可以保证直播节目的安全播出。

   信号系统采用传统DMX 512协议，控制51台灯具，共占用68路通道数。

   3 演播室整体布光

   3.1 灯位的选择与光效设计

   灯位的选择关系到灯具的投射角度、投射距离以及人物造型的光效。根据节目需求，给演播室三个不同区域分别进行布光，演播室布光图见图3。

图3 演播室布光图

   （1）主播报区布光

   主播报区为演播室的主要直播区域，主持人站立播报，共有2个机位，分别为摇臂全景机位和固定机位的近景。摇臂全景机位要求画面简洁明快，近景固定机位要求体现主持人的大方得体。考虑到节目内容皆为时政新闻的播报，确定了明快的画面影调。采用4台加柔光纸的KINO FLO三基色灯做面光，对主播报区进行正面照明；1台KINO FLO三基色灯作为侧光照明；2台KINO FLO三基色灯做顶光，增强主持人头发立体感，柔化地面阴影；1台LED平板柔光灯做脚光，消除主持人颈部阴影；5台LED聚光灯做主播报区逆光。在电视画面中，主持人面部层次理想，肤色红润，画面通透明亮（图4）。

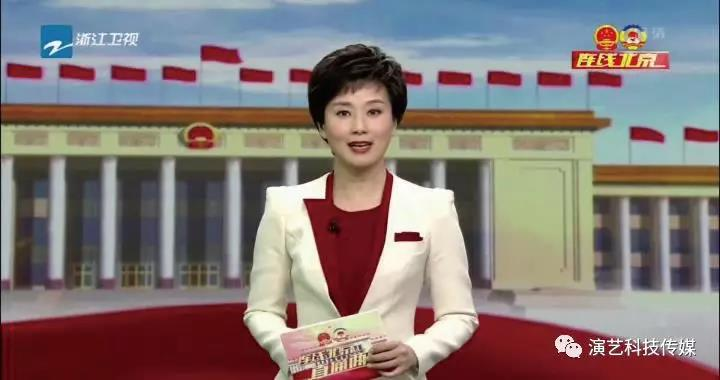

图4 《直通全国两会》近景画面

   （2）绿幕虚拟区布光

   绿幕虚拟区共承担两档节目的录制。考虑到虚拟抠像对灯光照度均匀度的高要求，吊装三道面光、一道逆光以及部分特殊灯位共同完成绿幕虚拟区的布光。人物面光以及背景绿幕照明使用LED平板柔光灯，共15台。其中，5台背景照明，10台人物照明。逆光和特殊灯位共使用11台LED聚光灯，都加装柔光纸，避免因为投射逆光而造成地面出现光斑，影响抠像质量。最终，在电视画面的呈现中，人物抠像清楚干净，无毛边等现象。灯光效果与虚拟场景的设置相辅相成，虚拟场景与现实人物组成的画面代入感强，主持人面部造型有立体感，肤色还原正常，画面质量*秀。

   （3）电台网络播报区布光

   电台网络播报区的直播不需要图像画面，只需提供工作照明即可。新蓝网记者的出镜位置和取景相对固定，使用2个LED平板柔光灯作为面光，2个LED聚光灯作为逆光。电台主播台，使用2个LED平板柔光灯，4个LED聚光灯进行照明。

   3.2 同一区域多档节目的布光技巧

   在同一区域内，进行多档不同类型的节目录制，对于一个临时演播室来说是很大的挑战。首先，灯具数量并不充裕，不能像在电视台演播室一样，为两个栏目分别布置灯光；其次，受场地限制，灯位和角度选择的余地不是很大，某些灯具在位置上会相互冲突。

   在绿幕虚拟区的两档节目中，《今日评说》嘉宾人数较多，而《全媒体聚焦》要展示虚拟场景，主持人活动范围较大。因此，确定采用LED平板柔光灯整体照明，LED聚光灯单点补充照明的思路。首先，利用5台LED平板柔光灯将绿幕打匀，接着，将剩下的LED平板柔光灯均匀投射到绿幕场地上，保证《全媒体聚焦》的主持人在场地中部及前部范围活动时的面光照明。当主持人行走到场地后部时，使用LED聚光灯对其站定的位置进行远距离投射，提升人物照度（图5）。

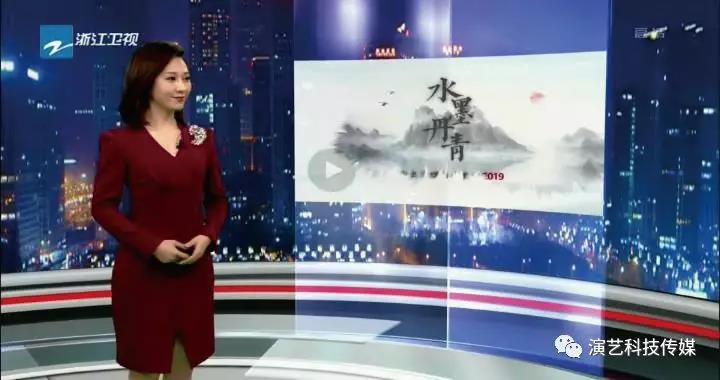

图5 《全媒体聚焦》近景画面

   访谈节目《今日评说》则是在该布光的基础上，为主持人和两位嘉宾各准备1台LED聚光灯。一是作为面光照度的补充，防止人物因交流时旋转身体，而产生面部阴影。二是在全景画面中，用来平衡三人脸上的光比，避免嘉宾和主持人因肤色相差太大，而引起过爆或者曝光不足，且聚光灯相比于平板灯，光线更好控制，嘉宾与主持人的面光不会相互影响（图6）。

图6 《今日评说》全景画面

   4 虚拟场景布光的一些思考

   虚拟演播室布光的难点在于所见并非所得，虚拟前和虚拟后的画面，很可能大相径庭。图像经过色键器的抠像和处理器的渲染以后，画面的灰度、色彩、锐度都发生了变化。因此，在调光时，必须监看添加虚拟场景后的图像画面，调整过程中要增加与虚拟制作、光圈调整岗位的沟通，避免重复调整。

   在监看虚拟后的图像中，主持人的腿部明显曝光不足，访谈节目中，桌子底下的地面，因为光线不足，也无法抠干净。于是，在地面上放置2台LED平板柔光灯，专门给主持人的腿部进行补光。另外，由于每天录制的虚拟场景各有不同，因此，逆光投射在地面的光斑，会因每天的场景更换造成不同的影响。首先，通过加柔光纸的方式柔化光斑。其次，每天录制之前，都和虚拟制作团队进行对光，将亮度调整到合适的数值，使人物逆光在各个虚拟场景中都不破坏氛围，同时尽量保证人物的光感一致。

   5 需要注意的事项

   5.1 参与录制场地考察

   临时演播室场地是录制的载体，理想的场地可以给节目录制提供便利。因此，在场地考察阶段，各工种技术人员应该积极参与，根据节目整体画面效果提出场地要求，规避不利因素，而不是由制片部门单独决定。例如，场地的层高、面积、电力功率负载等，这些因素都直接影响灯光的设计与吊装。

   5.2 应急预案必不可少

   在全国“两会”的直播中，安全播出是第*位的。灯光相比其他岗位的工种，人为操作错误相对较少，基本是以灯具及电力故障为主。在安全保障方面，为直播区域的灯光准备了两组面光，主面光是KINO FLO的三基色灯，备份是加柔光纸的LED聚光灯。为防止电力故障，所有直播区域使用的灯具都接入UPS。

   6 结语

   临时新闻演播室在新闻报道中能提高制作效率，增强观众现场感，在大型直播报道中发挥着不可替代的作用，而可靠实用的灯光系统是演播室的重要组成部分。浙江卫视新闻中心的灯光设计团队在较短的时间内，克难攻坚，搭建安全合理的灯光系统，以画面为核心，为2019年全国“两会”的直播报道提供高质量的视觉效果，圆满完成报道任务。

地方电视台的新闻演播室其面积通常在40~80㎡之间，有一到两名播音员，很多人都对演播室灯光设计感到头疼。现在，不用头疼了，KEMLED 珂玛影视灯光告诉你40~80㎡地方电视台新闻演播室灯光设计全攻略。

【KEMLED】湖北黄冈电视台演播室灯光实景图

    40~80㎡地方电视台新闻演播室在设计灯光之前，首先要搞清楚演播室的实际条件，同时要沟通好演播室背景设计。对于演播室灯光的布置，其主体要以播音员为主，灯光要衬托人物形象，勾画出人物与背景的层次感。播音员与背景之间要留有足够的空间，一般在2m左右，以避免在布光时，背景光与人物光相互干扰。其次，要详细了解演播室所用摄录设备的性能特点，并对播音员的面部特征作分析研究，充分考虑播音员的发式、服装等对人物造型的影响，以便通过布光达到理想的画面效果。
    40~80㎡地方电视台新闻演播室布光方法通常采用的是三点式布光，其布光的顺序为先布人物光、后布背景光、再布修饰光，需要注意的是避免多余的拆散光，以及不同光线间的相互干扰问题。

【KEMLED】海南陵水电视台演播室灯光实景图一、人物布光
以男女双人播音员为例，首先要根据男女播音员的脸部特征来确定主光的灯位。因男女播音员脸型差异较大，需要分别布置主光，根据播音员的脸型来确定主光的高度、投射角度等。通常来说，女播音员主光的灯位不宜过高或者过侧，特别是对于某些脸部有皱纹的播音员。主光的位置一般在平行度的30~50°，高度以坐姿时鼻影在鼻夹偏下一点为佳。若播音员是线条型的高鼻梁，灯位就不宜过侧，光线也不宜过硬，宜使用LED影视平板灯。在给人物布光时，要特别注意避免主光散射到背景上。

二、背景布光
新闻演播室在布置背景光时需要注意的是避免背景光照射到播音员，以免影响人物造型效果。有些新闻演播室，其背景有发光体，背景结构较为复杂，在布置背景光时就要避免灯光照射到复杂的背景结构上，产生过多的阴影，影响画面效果。布光时可进行分类照明，即先布面、后布点，区别布光，利用光比、淡色调突出景物的层次。背景光的亮度要低于人物光，与人物光的比例宜在1∶1.5~1:2之间。总之，布背景光时要尽可能减少阴影，把多余的光控制在播音员背后，在色彩运用上不要过深、过杂，宜用浅色调或中性色，色彩过重会影响播音员的服饰和形象，造成喧宾夺主。

三、布修饰光
演播室的修饰光包含有侧光、逆光和眼神光。侧光是用来弥补主光的不足，照射主光照不到的另一侧，协助主光塑造形象，增加质感和面部过渡层次，充淡主光造型所产生的阴影，宜使用LED影视平板灯。侧光的灯位根据主光的位置和播音员的形象特征决定，其亮度与主光的比例在2∶1~2:1.5为宜。逆光是用来勾划人物线条和立体轮廓的光线，增强画面的纵深感，突出人与景物空间层次。其灯位一般在播音员背后上抛度45~65°，亮度须高于主光，光比宜在2∶1左右。眼神光能够使播音员双眼有神，宜使用LED聚光灯，在播音员正前方，高度与播音员头部平齐，眼神光以眼珠一点为佳，不可一片或多点。
